Hvordan bruke og velge en Storz brannslangekobling?

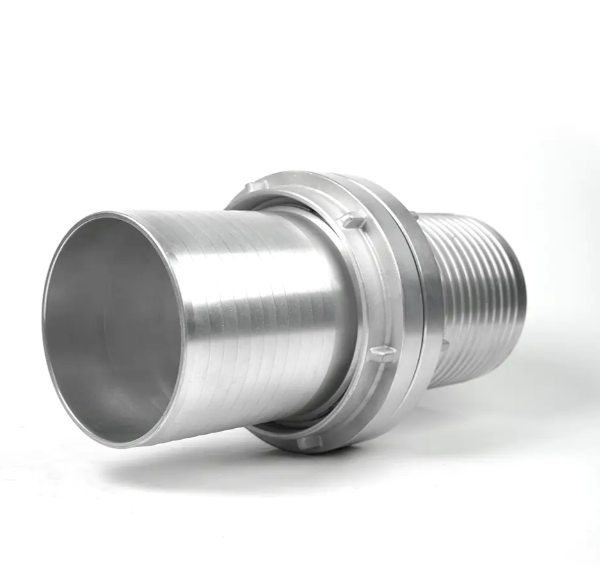

A Storz brannslangekobling er en symmetrisk, kjønnsløs kam-og-spor-kobling som gjør at to identiske halvdeler kan skjøtes sammen uten å gjenge. I motsetning til gjengede koblinger som krever matchende hann- og hunnender, kobles alle to Storz-koblinger av samme nominelle størrelse umiddelbart med en kvart omdreining . Denne designen gjør den til stogardvalget for rask brannslukking over hele verden – brukt av brannvesen, industrianlegg og flyplassredningstjenester over hele Europa, Nord-Amerika og utover.

Valg av riktig Storz-kobling avhenger av tre kjernefaktorer: nominell diameter, materiale og trykkklassifisering . Å få disse riktig sikrer lekkasjefri ytelse under ekstreme forhold under brannslokkingsoperasjoner.

Forståelse Storz kobling Størrelser og når du skal bruke hver

Storz-koblinger er klassifisert etter deres nominell diameter (DN) , som refererer til den indre borestørrelsen til koblingen i stedet for den ytre diameteren. Standardstørrelser varierer fra DN 25 til DN 150, hver tilpasset spesifikke strømningsbehov.

I Europa og land som følger DIN 14307-standarder, DN 52 og DN 75 er de mest lagerførte størrelsene for kommunale brannvesen. I Nord-Amerika er 2,5-tommers (omtrent DN 65) og 4-tommers (omtrent DN 100) Storz-versjoner vanlige ved hydrantuttak og pumpeutløp.

Hvordan koble til og fra en Storz-kobling på riktig måte

Tilkoblingsprosedyren er enkel, men teknikken er viktig - spesielt under press eller under dårlige siktforhold. Følg disse trinnene for en pålitelig, lekkasjefri skjøt:

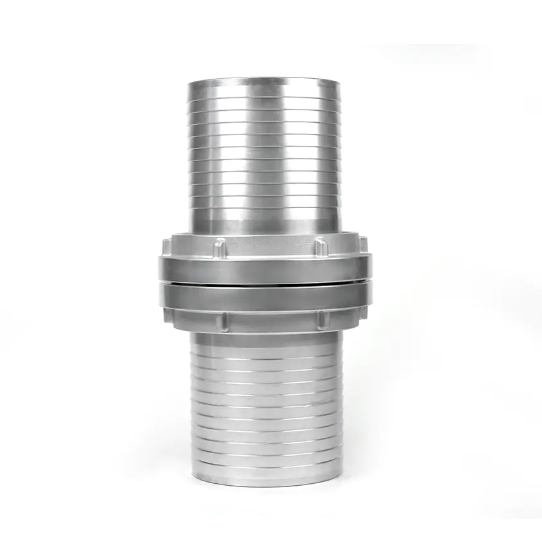

Koble sammen to Storz-koblinger

1. Inspiser både koblingsflater og tetningspakninger for rusk, kutt eller deformasjoner før sammenføyning.
2. Juster de to koblingene ansikt til ansikt slik at ører (ører) forrigling — den hevede kammen på den ene glir inn i den tilsvarende fordypningen på den andre.
3. Roter én kobling ca. 90° med klokken til du kjenner eller hører at låsehaken klikker på plass.
4. Bekreft forbindelsen ved å forsiktig trekke de to halvdelene fra hverandre - en låst Storz-kobling vil ikke skilles ved manuell spenning.
5. Kontroller at pakningen sitter i flukt og at ingen kant er synlig rundt omkretsen.

Koble fra under resttrykk

Forsøk aldri å koble fra en Storz-kobling mens ledningen fortsatt er under trykk. Resttrykk så lavt som 0,5 bar kan føre til at koblingen løsner med nok kraft til å forårsake skade. Luft alltid ned linjen, bekreft null trykk, og roter deretter den ene halvdelen 90° mot klokken å skille.

Velge riktig materiale for ditt driftsmiljø

Storz-koblinger er produsert i flere materialer, hver med distinkte fordeler avhengig av utplasseringsmiljøet, vektbudsjett og kjemisk eksponeringsrisiko.

• Aluminiumslegering (mest vanlig): Lett på ca. 0,3–1,2 kg for DN 52–DN 100, korrosjonsbestandig og egnet for trykk opp til 16 bar. Ideell for mobile brannapparater der vektbesparelser forbedrer håndteringshastigheten.
• Rustfritt stål (AISI 304 / 316): Beste valget for permanente installasjoner, sjøvannseksponering eller kjemiske anleggsmiljøer. Tyngre enn aluminium, men vurdert for høyere arbeidstrykk - vanligvis opptil 25 bar — og motstandsdyktig mot kloridkorrosjon.
• Messing: Brukes i arvsystemer og visse industrielle applikasjoner. Tilbyr utmerket korrosjonsbestandighet og bearbeidbarhet, men legger til betydelig vekt; mindre vanlig i moderne brannvesen.
• Polymer / høyfast kompositt: Nytt alternativ for lette førstehjelpsslangetromler og brannslokkingssett i villmark. Vanligvis begrenset til under 10 bar arbeidspress.

For de fleste bruksområder innen strukturell brannslukking og kommunal vannforsyning, Aluminium Storz-koblinger i samsvar med DIN 14307 eller EN 1947 representerer den optimale balansen mellom vekt, styrke og kostnad.

Trykkvurderinger og hva de betyr i praksis

Storz-koblinger har to nøkkeltrykkbetegnelser: nominelt arbeidstrykk (PN) and prøvetrykk . Testtrykket er typisk 1,5× arbeidstrykket , validert under hydrostatisk fabrikktesting.

Velg alltid en kobling som er klassifisert for minst 25 % over systemets maksimale driftstrykk . For høyhusstandrørsystemer, der statiske trykk kan overstige 12 bar selv før pumpeforsterkning, anbefales det sterkt rustfrie stålkoblinger.

Pakningsvalg: den mest oversett faktoren i Storz kobling Ytelse

Den indre flate pakningen er det eneste tetningselementet i en Storz-kobling, noe som gjør tilstanden og materialvalget kritisk. En slitt eller inkompatibel pakning er ledende årsak til Storz-lekkasjer i tjeneste.

• EPDM (Ethylen Propylene Diene Monomer): Standardvalget for vannservice. Klassifisert for temperaturer fra −40 °C til 120 °C. Kompatibel med vann, skumkonsentrater og milde rengjøringsmidler.
• NBR / Nitril: Bruk der mineralolje eller petroleumsbaserte væsker kan være tilstede - for eksempel ved utslipp av drivstoff eller oljeraffineriapplikasjoner. Ikke egnet for ozonrike miljøer.
• Silikon: Høytemperaturapplikasjoner over 120 °C, som damp- eller overopphetet vannspyling. Lavere mekanisk holdbarhet sammenlignet med EPDM.
• PTFE: Kjemisk motstand over et veldig bredt pH-område. Foretrukket for aggressive industrielle væsker, men krever presis installasjon for å unngå kaldflytdeformasjon.

Pakninger bør inspiseres før hver bruk og skiftes ut når overflatesprekker, permanent kompresjonssett eller kantdeformasjon er synlig. Ikke smør Storz-pakninger med petroleumsbasert fett , da disse bryter ned EPDM og NBR. Bruk kun silikonbasert smøremiddel eller rent vann.

Standarder og sertifiseringer å se etter når du kjøper

Storz-koblinger beregnet for brannvesen bør overholde anerkjente standarder som definerer dimensjonstoleranser, materialspesifikasjoner og krav til trykktesting. Ikke-kompatible koblinger kan se like ut, men låser ikke på en pålitelig måte med sertifisert utstyr.

• DIN 14307 (Tyskland / bredt vedtatt i Europa): Den grunnleggende standarden som dekker dimensjoner og materialkrav for aluminium Storz-koblinger i DN 25 til DN 150.
• EN 1947: Europeisk standard for brannslangekoblinger, som harmoniserer DIN 14307-krav på tvers av EUs medlemsland. Se etter CE-merking der det kreves av lokale innkjøpsregler.
• NFPA 1963 (USA): Styrer brannslangetilkoblinger inkludert Storz-type fittings brukt i nordamerikanske avdelinger. Angir luggeometri, gjengeekvivalenter og testprotokoller.
• AS 4484 (Australia): Australsk standard for brannslangekoblinger med henvisning til Storz-dimensjoner tilpasset lokale brannvesenets krav.

Ved kjøp for institusjonell eller statlig brannvernbruk, be alltid om produsentens materialsertifikat og hydrostatisk testrapport for å bekrefte samsvar før installasjon.

Beste praksis for vedlikehold, inspeksjon og lagring

En Storz-kobling som er godt vedlikeholdt vil pålitelig fungere for 10 til 20 år i vanlig tjeneste. Vedlikeholdsrutinen er enkel, men må være konsekvent.

Etter hver bruk

• Skyll med rent ferskvann for å fjerne salt, skumkonsentratrester eller sediment.
• Tørk helt før lagring for å forhindre korrosjonsgroper på overflater av aluminiumslegering.
• Sett på støvdekselet for å beskytte pakningsflaten mot UV-eksponering og fysisk skade.

Sjekkliste for periodisk inspeksjon

• Sjekk knastgeometrien – bøyde eller deformerte knaster forhindrer full 90° rotasjon og kan resultere i utilsiktet frakobling under trykk.
• Test låsesperren ved å koble sammen to identiske enheter og verifisere positivt inngrep.
• Inspiser pakningssetesporet for riss eller innstøpt grus som kan kutte pakninger under tilkobling.
• Gjennomfør en årlig hydrostatisk trykktest kl 1,5× arbeidstrykk for koblinger som brukes i kritiske livssikkerhetssystemer.

Oppbevaringsbetingelser

Oppbevar Storz-koblinger unna direkte sollys (som bryter ned EPDM-pakninger), petroleumsprodukter og temperaturer under -20 °C i lengre perioder. Horisontalt hengende oppbevaring på slangestativer forhindrer støtskader på øreøre som kan oppstå når koblinger hoper seg oppå hverandre.

Vanlige adapterkonfigurasjoner ved blanding av koblingssystemer

I praksis bruker brannvesenet ofte utstyr med blandede koblingsstandarder - spesielt når de integreres med kommunale hydrantnettverk, gjensidige hjelpepartnere eller eldre infrastruktur som bruker gjengede eller øyeblikkelige koblinger. Storz-to-other-adaptere løser dette problemet.

• Storz til BSP gjenger (British Standard Pipe): Lar Storz-slangen kobles til gjengede hydrantuttak eller pumpeporter. Tilgjengelig i mannlige og kvinnelige BSP-konfigurasjoner, typisk 1½" til 4" BSP.
• Storz til NH gjenger (National Hose, USA): Nødvendig når nordamerikanske apparater har grensesnitt med Storz-utstyrte forsyningslinjer. 2½" NH til 2,5" Storz-adapteren er en av de vanligste i gjensidig hjelpesett på tvers av landegrenser eller flyplasser.
• Storz DN 75 til DN 52 reduksjon: En reduserende adapter som trapper ned forsyningsledningens diameter for utplassering av angrepsslange uten å kreve en separat wye-deler.
• Storz til camlock: Brukes i industrielle omgivelser der camlock (type C/E) beslag er standard på prosessutstyr, men brannslangekoblinger bruker Storz.

Spesifiser alltid eksakt innløps- og utløpskoblingstype, størrelse og trykkklassifisering ved bestilling av adaptere. Utilpassede trykkklassifiseringer på adapteren er en hyppig kilde til feil under høystrømsøvelser.
