Alt du trenger å vite om Storz låsekobling

A Storz låsekobling er en standardisert, symmetrisk, kvartsvings kamlåsende kobling som er mye brukt i brannslukking, industriell væskeoverføring og nødetater for å lage raske, verktøyfrie, lekkasjesikre slangekoblinger. Begge endene av koblingen er identiske, noe som eliminerer behovet for å skille mellom hann- og hunnbeslag – bare juster, skyv og vri 90° for å låse. Denne designen reduserer tilkoblingstiden dramatisk i høytrykkssituasjoner og er et av de mest pålitelige koblingssystemene i verden.

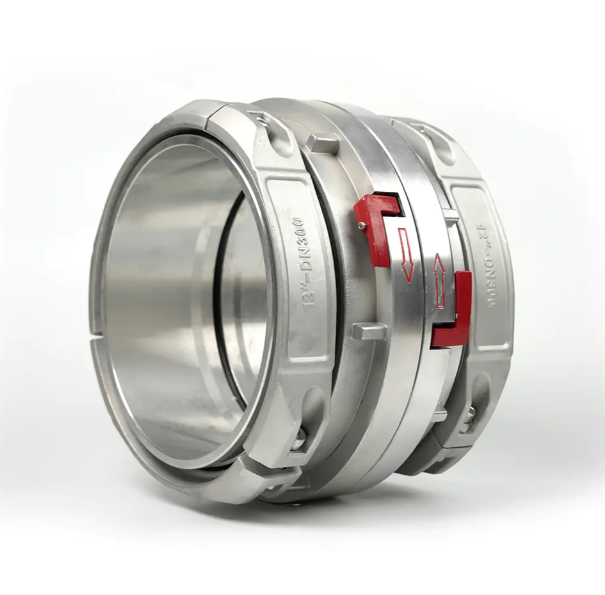

Hva er en Storz Låsekobling og hvordan fungerer det

Oppfunnet av Carl August Guido Storz i 1882, ble Storz-koblingen designet for å løse et kritisk problem i brannslukking: feiltilpassede slangekoblinger. Fordi tradisjonelle gjengede koblinger krevde at hann- og hunnender ble matchet, var det ofte umulig å koble til slanger fra forskjellige avdelinger eller kilder i nødstilfeller.

Storz-systemet bruker en symmetrisk låsemekanisme med knast og kam . Hver koblingsende har to ører og en tilsvarende kamspor. Når to ender bringes sammen, glir tappene inn i de motsatte kamsporene. En 90° rotasjon låser dem deretter på plass, og komprimerer en gummipakning for å lage en vanntett forsegling.

Viktige operasjonelle funksjoner inkluderer:

• Tilkobling oppnådd på under 3 sekunder uten behov for verktøy
• Kan til- og frakobles selv under resttrykk
• Symmetrisk design: begge ender er utskiftbare
• Integrert svivel gjør at slangene kan rotere fritt uten å vri koblingen

Standardstørrelser og trykkklassifiseringer

Storz-koblinger produseres i en rekke standardiserte størrelser for å passe ulike strømningsvolumer og trykkkrav. Størrelsesbetegnelser refererer til den nominelle indre diameteren til slangen eller røret som kobles til.

Den 52 mm størrelse er den mest brukte innen strukturell brannslukking globalt. Koblinger må testes til minst 1,5× arbeidstrykket for sertifisering i henhold til EN 1775 og lignende standarder.

Materialer som brukes i Storz Coupling Construction

Den choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Aluminiumslegering

Den most common material for firefighting applications. Aluminum Storz couplings are lett (vanligvis 30–50 % lettere enn messingekvivalenter) , korrosjonsbestandig i de fleste miljøer, og lett å håndtere under utmattelsesforhold. De er ikke egnet for bruk med sjøvann eller svært sure væsker.

Messing

Messing Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Rustfritt stål

Brukes i de mest krevende industrielle, kjemiske og farmasøytiske miljøene. Koblinger i rustfritt stål tåler aggressive kjemikalier, høye temperaturer og ekstreme mekaniske påkjenninger. De er det tyngste alternativet, men gir den lengste levetiden under tøffe forhold.

Pakningstyper og deres rolle i tetningsytelse

Den gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Ethylen Propylene Diene Monomer): Standard for vann- og brannslokkingsapplikasjoner. Motstandsdyktig mot UV, ozon og damp opp til 120°C.
• NBR (Nitril Butadien Rubber): Egnet for petroleumsbaserte væsker, oljer og drivstoff. Motstandsdyktig mot hydrokarboner, men brytes ned ved eksponering for ozon.
• FKM (Viton): Håndterer aggressive kjemikalier, høye temperaturer opp til 200°C og konsentrerte syrer. Brukes i kjemiske og industrielle sammenhenger.
• Silikon: Matbaserte applikasjoner og høytemperaturdampledninger. Samsvar med FDA-forskrifter der det er nødvendig.

Pakninger bør inspiseres før hver bruk og skiftes ut når de er sprukket, deformert eller herdet. En defekt pakning er den viktigste årsaken til Storz-koblingslekkasje under feltforhold.

Nøkkelapplikasjoner på tvers av bransjer

Storz låsekoblinger brukes langt utover brannvesenet. Deres hurtigkoblede, standardiserte design gjør dem ideelle der hvor rask væskeoverføring er nødvendig.

Brannslokking og nødetater

Dette er fortsatt den primære applikasjonen. Brannvesen i over 40 land bruker Storz som standard slangekobling. Hydrantkoblinger, apparatuttak og slange-til-slange-koblinger er avhengige av Storz-koblinger. Den symmetriske utformingen gjør at enhver brannmann kan koble enhver slange til en hvilken som helst hydrant uten kompatibilitetsbekymringer.

Industriell væskeoverføring

Kjemiske anlegg, raffinerier og prosessanlegg bruker Storz-koblinger for å overføre vann, løsemidler og ikke-aggressive kjemikalier mellom lagertanker og transportkjøretøyer. Den verktøyfrie driften reduserer håndteringstiden under laste- og losseoperasjoner.

Landbruk og vanning

Storskala vanningsanlegg bruker Storz-koblinger for rask tilkobling av vannledninger og pumpeuttak. Dimensjonene 75 mm og 100 mm er vanlige i feltapplikasjoner der høye strømningshastigheter med minimalt trykkfall er nødvendig.

Gruvedrift og tunneldrift

Underjordiske miljøer krever raske, pålitelige tilkoblinger for både brannslukking og avvanningssystemer. Storz-koblinger foretrekkes for deres holdbarhet og evne til å fungere under støvete, våte og trange forhold.

Bygg og anlegg

Midlertidige vannforsyningsledninger på byggeplasser, betongblandingsoperasjoner og avvanningsapplikasjoner drar nytte av portabiliteten og utskiftbarheten til Storz-koblinger.

Storz vs andre Quick-Connect-koblingssystemer

Å forstå hvordan Storz kan sammenlignes med alternative koblingssystemer hjelper deg med å velge riktig løsning for en gitt applikasjon.

Relevante standarder og sertifiseringer

Storz-koblinger som brukes i profesjonelle applikasjoner må overholde gjeldende standarder for å sikre interoperabilitet og sikkerhet. De mest refererte standardene inkluderer:

• DIN 14307: Tysk standard som definerer dimensjoner og ytelseskrav for Storz-koblinger som brukes i brannslukking. Mye adoptert over hele Europa.
• EN 1775: Europeisk standard for brannslokkingsslangesystemer inkludert koblingskrav.
• NFPA 1963: amerikansk standard for brannslangekoblinger. Mens USA vanligvis bruker NST (National Standard Thread), har mange amerikanske avdelinger nå Storz-adaptere for forsyningslinjer med stor diameter.
• AS 2419.1: Australsk standard som dekker brannhydrantinstallasjoner, inkludert Storz-koblingsspesifikasjoner.

Kontroller alltid at koblinger har relevante sertifiseringsmerker og sporbarhetsdokumentasjon, spesielt for livssikkerhetsbrannslokkingsapplikasjoner.

Inspeksjon, vedlikehold og levetid

Riktig vedlikehold forlenger levetiden og sikrer pålitelig ytelse når det betyr mest. En godt vedlikeholdt aluminium Storz-kobling kan vare 10–20 år eller mer i vanlig brannvesen.

Sjekkliste for rutinemessig inspeksjon

• Sjekk pakningen for sprekker, herding, svelling eller deformasjon – skift ut årlig eller oftere i miljøer med mye bruk
• Inspiser knaster og kamspor for slitasje, grader eller deformasjoner som kan forhindre fullstendig inngrep
• Sjekk svingbevegelsen - den skal rotere fritt uten stivhet eller sliping
• Se etter korrosjon, groper eller sprekker på koblingskroppen, spesielt rundt knastbasene
• Test koplingsinngrepet med en tilhørende kopling – forbindelsen skal låses med en fast kvartsving og ikke skrangle eller løsne uten bevisst innsats

Beste praksis for vedlikehold

• Rengjør med ferskvann etter saltvann eller kjemisk eksponering
• Påfør et lett silikonbasert smøremiddel på sving- og låseflatene årlig – unngå petroleumsbaserte smøremidler som bryter ned gummipakninger
• Oppbevar koblinger med beskyttelseshetter installert for å forhindre at fremmedlegemer kommer inn i koblingsflaten
• Ta ut av bruk enhver kobling med sprukne kropper, avisolerte ører eller fastsittede svirvler – ikke reparer strukturelle skader i felten

Adaptere og tilbehør til Storz-systemer

Et omfattende utvalg av tilbehør utvider Storz-koblingskompatibiliteten på tvers av forskjellige systemer og applikasjoner:

• Storz til BSP/NPT gjengede adaptere: Tillat tilkobling mellom Storz-koblinger og gjengede rørsystemer - vanligvis brukt for hydrantkoblinger i miljøer med blandet standard
• Storz til Camlock-adaptere: Brokompatibilitet mellom Storz brannslokkingsslanger og Camlock industrisystemer
• Reduksjonskoblinger: Koble to Storz-koblinger av forskjellige nominelle størrelser, f.eks. 75 mm tilførselsslange til 52 mm angrepsslange
• Blanke hetter og plugger: Tett ubrukte uttak eller åpne koblingsender under transport og lagring
• Trykkmålere med Storz-inntak: For overvåking av forsyningstrykket ved koblingspunktet
• Låseklemmer og holdeanordninger: Ytterligere sikkerhet for industrimiljøer med høy vibrasjon der utilsiktet frakobling i kvartsving er en risiko

Vanlige problemer og feilsøking

Selv godt vedlikeholdte Storz-koblinger kan støte på problemer i felten. Her er de vanligste problemene og årsakene deres:

Koblingen låses ikke helt

Forårsaket av rusk i kamsporene, slitte eller skadede ører, eller en hoven pakning som hindrer ansikter i å møtes. Rengjør kamsporene, inspiser knaster og kontroller pakningstykkelsen. Skift ut slitte eller skadde komponenter.

Lekkasje ved tilkoblingspunktet

Nesten alltid forårsaket av en skadet, manglende eller feilmontert pakning. I noen tilfeller forhindrer en deformert koblingsflate riktig pakningskompresjon. Inspiser pakningens setespor for hakk eller deformasjoner.

Kobling vanskelig å koble fra etter trykksetting

Resttrykk fanger koblingen i låst posisjon. Luft alltid trykket før du prøver å koble fra. Slå aldri på koblingskroppen med verktøy for å tvinge frakobling - dette skader tappene og kamsporene.

Sving grepet eller stivt

Forårsaket av korrosjon, forurensning eller mangel på smøring. Påfør penetrerende silikonsmøremiddel og bearbeid svivelen gradvis. Hvis svivelen forblir fastklemt, må den tas ut av drift - en ikke-roterende svivel forårsaker slangevriring og reduserer strømningseffektiviteten.

Velge riktig Storz-kobling for din applikasjon

Bruk følgende beslutningspunkter for å identifisere den mest passende Storz-koblingsspesifikasjonen:

1. Bestem nødvendig strømningshastighet og arbeidstrykk — velg en nominell størrelse som oppfyller strømningskravene dine uten for stort trykkfall
2. Identifiser væsken som overføres — velg materiale (aluminium, messing, rustfritt) og pakningstype (EPDM, NBR, FKM) deretter
3. Sjekk gjeldende standarder — sørg for at koblingen oppfyller dimensjons- og trykkstandardene som kreves i din region eller industri
4. Vurder driftsmiljøet — marine eller kjemiske miljøer krever materialer av høyere kvalitet; vektsensitive applikasjoner favoriserer aluminium
5. Vurder kompatibilitet med eksisterende systemer — hvis det kreves adaptere, bekreft adapterens kompatibilitet og kontroller at ingen ekstra trykkfallsstraff er innført
6. Bekreft slutttilkoblingstype — bestemme hvordan koblingen skal festes til slange, rør eller utstyr (krympe, slangeskaft, gjenget, flenset)
