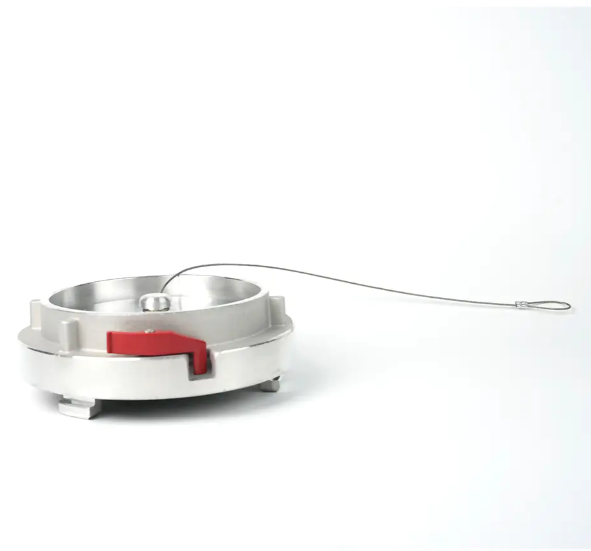

Hva er en Storz Locking Blank Cap?

A Storz Låse Blank Cap er en spesialisert industriell trykkkobling designet for å tette utløps- eller sugeendene til Storz-kompatible rør, ventiler og slanger. I motsetning til standard Storz-hetter, inkluderer "låse"-varianten en mekanisk låse- eller sikkerhetslåsmekanisme - ofte en fjærbelastet tapp eller en vrilåsglider - som forhindrer at koblingen kobles fra ved et uhell på grunn av høyfrekvente vibrasjoner, slangemoment eller plutselige trykkstøt. Den fungerer som en primær sikkerhetsbarriere i væsketilførselssystemer, og sikrer at ubrukte porter forblir lufttette og vanntette under strenge driftsforhold.

Den grunnleggende utformingen av en Storz-kobling er "sexless", noe som betyr at begge endene av forbindelsen er identiske. Dette eliminerer behovet for å matche hann- og hunntråder, noe som gjør utplasseringen betydelig raskere i nødscenarier. En blank hette fungerer effektivt som "terminal"-punktet til dette systemet. Når låsemekanismen er aktivert, kan lokket ikke roteres eller fjernes uten manuell inngripen, noe som gir en viktig sikkerhetslag i offentlig infrastruktur og høytrykks industrimiljøer.

Kjernedesign og mekaniske komponenter

For å forstå effekten av en Storz låseblank hette , må man undersøke dens strukturelle anatomi. Hetten er vanligvis smidd eller støpt av materialer med høy styrke og består av flere kritiske komponenter som arbeider sammen for å opprettholde en forsegling.

Lug-systemet

«Tappene» er de sammenlåsende krokene som definerer Storz-forbindelsen. På en blank hette er disse tappene presisjonsmaskinert for å gli inn i sporene på mottakskoblingen. Avstanden mellom knastene - kjent som KA distanse eller Lug Distance – er den primære størrelsesmetrikken. For eksempel må en 65 mm Storz-hette ha en matchende KA-avstand (vanligvis 81 mm) for å passe til den tilsvarende ventilen.

Låsemekanismen

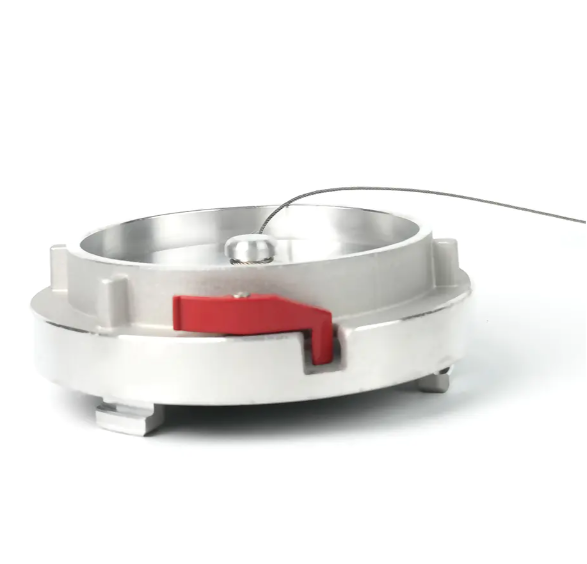

"Låse"-funksjonen er det som skiller denne hetten fra standardversjoner. Den består vanligvis av en fjærpåvirket metalllås plassert på ytterkanten. Når lokket er vridd til låst posisjon (vanligvis en 90-graders sving), klikker låsen inn i et hakk på mottakskoblingen. Dette forhindrer motrotasjon. I miljøer med høy vibrasjon, for eksempel på et brannapparat i bevegelse eller i nærheten av tunge industrielle pumper, forhindrer denne låsen at lokket vibrerer løs over tid.

Tetningspakninger

På innsiden av lokket sitter en kraftig pakning. Avhengig av tiltenkt bruk, er disse pakningene laget av forskjellige elastomerer:

• Nitril (NBR): Standarden for vann- og oljeapplikasjoner, gir utmerket motstand mot slitasje.
• Viton (FKM): Brukes i miljøer med høy temperatur eller kjemikalietunge.
• EPDM: Foretrukket for utendørs bruk på grunn av motstanden mot UV og ozonnedbrytning.

Tekniske spesifikasjoner og størrelsesstandarder

Storz låseblank hettes er produsert i henhold til strenge internasjonale standarder for å sikre utskiftbarhet. De vanligste standardene som følges er DIN (tysk institutt for standardisering) og ulike europeiske brannsikkerhetsregler. Nøyaktighet i dimensjonering er avgjørende; et misforhold på selv noen få millimeter i KA-avstanden vil gjøre hetten ubrukelig.

Kritiske applikasjoner i moderne infrastruktur

Bruken av låsende blanke hetter er påbudt i flere sektorer der væskeoppsamlingssvikt kan føre til katastrofale skader på eiendom eller miljøfarer.

Brannslokkings- og standpipesystemer

Brannvesen bruker disse hettene for å beskytte brannvesenets forbindelse (FDC) på utsiden av bygninger. Uten en låsehette kan rusk, hekkende insekter eller vandaler hindre vannveien. Når det oppstår brann må brannmannskapene kunne stole på at innløpet er klart. Den låsemekanisme sørger for at hetten holder seg på plass til tross for høyt trafikkerte bymiljøer hvor standard caps kan bli tuklet med.

Bulk pulver og granulær transport

Ved pneumatisk transport av pulver (som sement, mel eller plastpellets) er Storz-beslag allestedsnærværende. Under transport kan kjøretøyets vibrasjoner føre til at ikke-låsende beslag løsner. En låsende blankhette forhindrer utilsiktet utslipp av tørre bulkmaterialer, som kan være både et økonomisk tap og en respirasjonsfare for operatører.

Avløps- og sugehåndtering

Vakuumbiler og kloakkrenseanlegg bruker Storz blanke hetter for å tette sugeinntak. Fordi disse systemene ofte opererer under negativt trykk, vil de integriteten til pakningspakningen er avgjørende for å forhindre pumpekavitasjon. Låsepinnen sikrer at hetten forblir perfekt sentrert og komprimert mot tetningen, og opprettholder vakuumet.

Materialvitenskap og holdbarhetsfaktorer

Valg av materiale for en Storz låseblank hette bestemmes av miljøet den vil bo i. Bruk av feil legering kan føre til galvanisk korrosjon eller mekanisk feil under trykk.

1. Smidd aluminium: Dette er det vanligste materialet. Smiing gir en overlegen kornstruktur sammenlignet med støping, slik at hetten tåler arbeidstrykk på opptil 16 Bar (232 PSI) uten å sprekke. De fleste er hardanodisert for å forhindre oksidasjon.
2. Rustfritt stål (316 klasse): Viktig for marine miljøer eller kjemiske prosessanlegg. Storz-hetter i rustfritt stål motstår saltvannskorrosjon og brukes ofte i "syreservice"-konfigurasjoner der aggressive rengjøringsmidler er tilstede.
3. Messing/pistol: Foretrukket i underjordiske gruvedrift eller eksplosive atmosfærer (ATEX-soner) fordi de er "gnistfrie" metaller. Hvis en messinghette faller ned eller treffes, er det usannsynlig at det skaper en gnist som kan antenne brennbare gasser.

Installasjons- og vedlikeholdsprotokoller

For å sikre at en Storz låsende blankhette utfører sin funksjon på riktig måte, kreves det riktig installasjon og regelmessig vedlikehold. En hette som sitter feil er en prosjektilrisiko under høyt trykk.

Installasjonstrinn

1. Inspiser pakningen for sprekker, grus eller flate flekker. 2. Rett inn tappene på blankhetten med sporene på den faste koblingen. 3. Trykk fast og roter lokket med klokken. 4. Fortsett rotasjonen til låsepinnen "klikker" eller låseskyveren går i inngrep. 5. Utfør en "pull back"-test for å sikre at lokket ikke kan rotere i motsatt retning uten å trykke ned utløsersperren.

Vedlikeholdssjekkliste

• Månedlig inspeksjon: Bekreft tilstedeværelsen av sikkerhetskjeden (som forhindrer at hetten tapes når den kobles fra).
• Smøring: Bruk en matkvalitets silikonspray på låsepinnen og knastoverflatene for å forhindre "fastsetting" på grunn av mineraloppbygging fra hardt vann.
• Utskifting av pakning: Pakninger bør skiftes hver 2 til 5 år , eller umiddelbart hvis de viser tegn til herding (kompresjonssett).

Rollen til sikkerhetskjeden

De fleste Storz låseblanke hetter er utstyrt med en kraftig galvanisert eller rustfritt stålkjede. Dette er ikke bare en bekvemmelighetsfunksjon; det er en sikkerhetsmessig og operasjonell nødvendighet. I kommunal brannslukking fører fraværet av kjetting ofte til at lokker blir feilplassert eller stjålet, noe som gjør hydranten eller standrøret sårbart for blokkering. Kjeden er typisk 300 mm til 500 mm i lengde og er forankret til hoveddelen av ventilen eller røret via en kraftig ring. Dette sikrer at låsehetten alltid er tilgjengelig for umiddelbar forsegling etter bruk.

Sammendrag av fordeler

Oppsummert, den Storz låseblank hette er en kritisk komponent for ethvert system som bruker Storz hurtigkoblingsstandard. Dens primære fordeler inkluderer:

• Vibrasjonsmotstand: Den mekaniske låsen forhindrer utilsiktet frakobling i miljøer med mye stress.
• Forebygging av lekkasje: Høykompresjonspakninger sikrer null lekkasje ved trykk opp til 16 Bar.
• Driftseffektivitet: Den kjønnsløse designen gir rask tilkobling/frakobling uten å bekymre deg for trådorientering.
• Holdbarhet: Tilgjengelig i forskjellige legeringer for å bekjempe korrosjon, slitasje og mekanisk påvirkning.

Enten du beskytter en bys brannbeskyttelsesinfrastruktur eller forsegler en vakuumtanker låsende blankhette forblir gullstandarden for sikker, pålitelig væsketerminering.
