Hvilke typer Storz-koblinger finnes?

Storz-koblinger (også kjent som Cam lock-koblinger eller tyske hurtigkoblinger) er hurtigkoblinger som er mye brukt i brannbeskyttelse, vannbehandling, kjemiske, landbruks- og industrielle væsketransportfelt på grunn av deres enkle betjening, pålitelige tilkobling og høye utskiftbarhet. De består av to identiske beslag av klotype som oppnår en forseglet forbindelse ganske enkelt ved å sette inn og rotere (vanligvis 120° eller 90°), uten behov for ekstra låsemekanismer, noe som forbedrer effektiviteten og sikkerheten betydelig.

Klassifisering av Storz-koblinger

Selv om det grunnleggende design- og arbeidsprinsippet Storz kobling er enhetlige - det vil si at hurtiglåsing oppnås gjennom klør (eller ører) og tilsvarende kamstrukturer - de kan fortsatt klassifiseres på forskjellige måter i henhold til deres tilkoblingsform og materialer for å møte forskjellige væsketransportbehov.

1. Klassifisering etter tilkoblingsende (mest vanlig type)

Dette er den viktigste klassifiseringsmetoden, som bestemmer hvordan Storz-koblinger kobles til annet utstyr eller rør:

Storz slangekobling:

Applikasjoner: Brukes til å koble til direkte Storz kobling til brannslanger, industrislanger eller landbruksvanningsslanger.

Egenskaper: Inkluderer vanligvis en slangehale (skaft), festet til slangen med en klemme eller klips, og er en kjernekomponent i væskekoblingssystemer.

Storz gjenget kobling:

Bruksområder: Brukes til å koble Storz-koblinger til innløp og utløp av rør, ventiler eller pumper med standard gjenger.

Typer: Delt inn i innvendige gjenger og utvendige gjenger. Vanlige trådstandarder inkluderer BSP, NPT, etc. Denne typen er nøkkelen for å muliggjøre rask konvertering og systemintegrasjon.

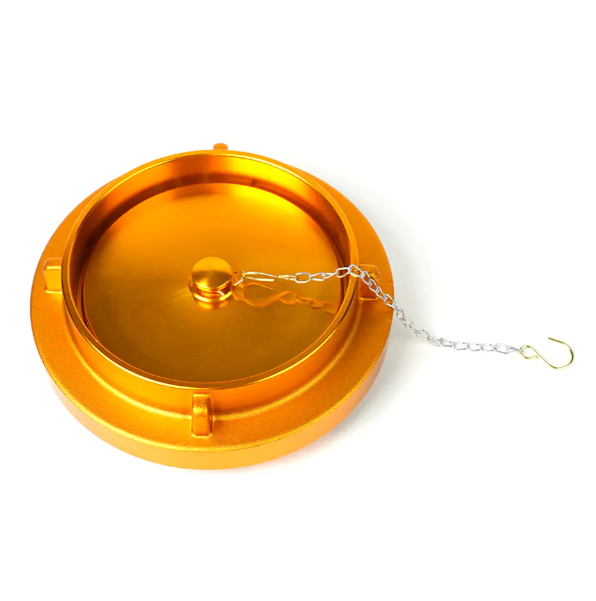

Storz Blank Cap/Plug:

Bruksområder: Brukes til å forsegle ubrukt Storz kobling uttak eller slangeender for å hindre væskelekkasje eller forurensninger fra å komme inn i væskesystemet.

Egenskaper: Utstyrt med en tetningsring for pålitelig tetningsytelse.

2. Klassifisering etter materiale

Korrosjonsmotstanden og holdbarheten til Storz-koblinger avhenger først og fremst av deres produksjonsmateriale, som direkte påvirker deres bruk i spesifikke medier:

Aluminiumslegering Storz-koblinger:

Egenskaper: Lett, kostnadseffektiv og med god korrosjonsbestandighet.

Bruksområder: Oftest funnet i brannslokkingsutstyr, vannbehandling og generell industriell væsketransport.

Messing/bronse Storz-koblinger:

Egenskaper: Høy styrke, korrosjonsbestandighet, høy temperaturbestandighet og gnistmotstand.

Bruksområder: Egnet for marine miljøer, olje- og gassindustrien og applikasjoner som krever høyere holdbarhet.

Storz-koblinger i rustfritt stål:

Egenskaper: Utmerket kjemisk korrosjonsbestandighet og høy styrke.

Bruksområder: Mye brukt i bransjer med ekstremt høye krav til hygiene og mediekompatibilitet, som for eksempel kjemikalier, matforedling og farmasøytisk.

Storz koblings made of polypropylene (PP) or nylon and other plastics:

Egenskaper: Ekstremt lett, utmerket kjemisk motstand og lav pris.

Bruksområder: Landbruksvanning, lavtrykksvannbehandling og transport av visse spesialkjemikalier.

Spesifikasjoner og utskiftbarhet

Et sentralt kjennetegn ved Storz-koblinger er deres utskiftbarhet. Spesifikasjonene deres bestemmes ikke av rørdiameteren, men av knastavstanden (eller kamavstanden). Så lenge knastavstanden er den samme, kan Storz-koblinger fra forskjellige produsenter og med forskjellige endetyper (som slangekoblinger og plugger) kobles sammen.

Vanlige kloavstander inkluderer:

• 52 mm (D størrelse, for DN25/DN32 slanger)
• 66 mm (C størrelse, for DN38/DN50 slanger)
• 89 mm (B størrelse, for DN65 slanger)
• 133 mm (A størrelse, for DN100/DN110 slanger)



For å velge riktig Storz-kobling, må du først bestemme den nødvendige størrelsen (kloavstand) for å sikre sammenkobling. For det andre, basert på egenskapene, trykket og temperaturen til det transporterte mediet, velg det best egnede materialet (f.eks. aluminium, rustfritt stål) og tilkoblingstype (f.eks. slangehale eller gjenger). Enten for nødbranntilkoblinger eller daglig industriell væskekontroll, er Storz-koblinger ideelle for å oppnå effektive og sikre tilkoblinger.
