Hvordan kobler jeg til en Storz-kobling?

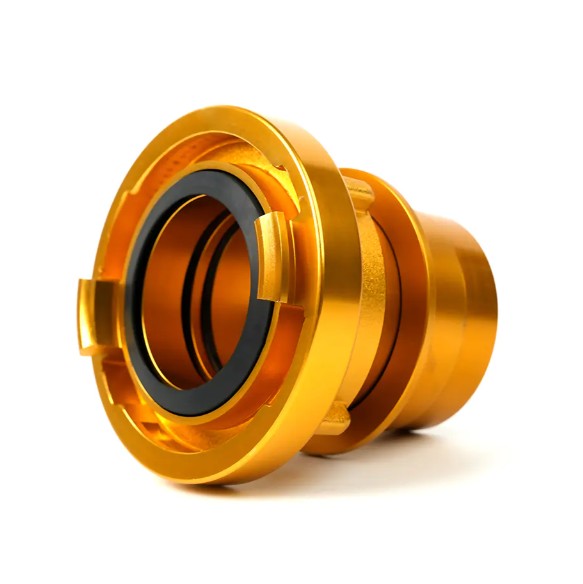

De Storz koblinger , også kjent som en Kamm-lås eller brannslokkingskobling, er en hurtigkoblingsenhet for vannrør eller slanger som er mye brukt i brannslokkings-, industri- og landbruksapplikasjoner. På grunn av sin enkle betjening, raske tilkobling og pålitelige tetning, spiller Storz-koblingen en viktig rolle i applikasjoner som krever rask utplassering av væskeoverføringssystemer.

Hvordan Storz-koblingen fungerer

De Storz koblinger Designet er basert på en symmetrisk "klo"-struktur, også kjent som en kobling. Dette betyr at to identiske koblinger kan kobles sammen uten å skille mellom hann- og hunnkoblinger, noe som forenkler feltoperasjoner betydelig. Koblingen låses ved rotasjon, og en innvendig tetning (pakning) sørger for en væsketett tetning.

Trinn-for-trinn veiledning for tilkobling av Storz-koblinger

Forberedelse (inspeksjon)

• Først må du sørge for at de to Storz-koblingene som skal kobles sammen samsvarer i størrelse (f.eks. gjenget slangekobling) og nominell diameter (f.eks. DN50, DN75).


• Kontroller at kontaktendene er rene og fri for grus eller andre fremmedlegemer.


• Nøkkeltrinn: Kontroller at tetningen (pakning/ring) i hver kobling er intakt og riktig installert. Forseglingen er avgjørende for en god vanntett forsegling.



Justering av koblingene

Rett inn klørne (tappene) på de to Storz-koblingene. På grunn av deres symmetriske design trenger du bare å skyve dem forsiktig sammen.

Sett inn og stram (låse)

• Skyv de to kontaktene sammen til endene deres berører hverandre.


• Den, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Vanligvis er låsevinkelen omtrent 90 til 120 grader. I enkelte applikasjoner med stor diameter eller høytrykk kan det være nødvendig med en spesiell skiftenøkkel for å hjelpe til med rotasjon og sikre en tett tilkobling.



Sluttsjekk (bekrefter tilkoblingen)

• Prøv å trekke forsiktig i begge koblingene for å sikre at de ikke skilles.


• En riktig tilkoblet Storz-kobling kan ikke lett trekkes fra hverandre eller dreies for hånd. Dette sikrer at koblingen ikke løsner når væsker (som vann eller brannskum) overføres under høyt trykk.



Faktorer knyttet til å sikre en pålitelig tilkobling

I tillegg til å følge de riktige prosedyrene, for å sikre en pålitelig Storz koblinger tilkobling, må du også være oppmerksom på følgende punkter:

• Pakninger/O-ringer: Bruk riktig materiale og størrelse på tetninger. Forringede, skadede eller manglende tetninger er den primære årsaken til lekkasjer.


• Materialalternativer: Storz-koblinger er tilgjengelige i aluminiumslegering, messing eller rustfritt stål. Å velge korrosjonsbestandige og trykkbestandige materialer bidrar til å forlenge koblingens levetid og tilkoblingspålitelighet.


• Vedlikehold: Inspiser og rengjør Storz-koblinger regelmessig, spesielt slangeendebeslagene, for å forhindre at fremmedlegemer påvirker låse- og tetningseffekten.



Storz-koblinger, med sin unike hurtigkoblingsmekanisme, gir en effektiv og pålitelig løsning for væskeoverføring. Å følge disse enkle trinnene sikrer en sikker, lekkasjefri tilkobling hver gang, og sikrer kritiske prosesser i brannslukking og industrielle applikasjoner.
